Контактор ES-160/3(2) 160A 110/220/380V
В наличии на складе в СПб
Серия: Контакторы ES
Цена: 75 000 ₽
- Склад в Санкт-Петербурге
- Помощь в подборе
Контактор ES-160/3(2) — электромагнитный трёхполюсный аппарат на 160 А с напряжением катушки 110/220/380 В. Применяется для коммутации трёхфазных нагрузок в крановом оборудовании и промышленных установках. В наличии на складе в Санкт-Петербурге.
Основные технические характеристики
- Номинальный ток: 160 А
- Напряжение катушки управления: 110 / 220 / 380 В
- Количество полюсов: 3 (трёхфазный)
- Категории применения: AC-3 (электродвигатели), AC-1 (активная нагрузка)
- Предельный термический ток (1 с): ≈ 1600 А
- Динамическая стойкость: примерно 4000–5000 А
- Максимальная частота коммутаций: 1200–1500 циклов в час
- Механическая износостойкость: до 5–10 млн циклов
- Степень защиты: IP00 (установка только в шкафу)
- Монтаж: строго вертикально (допуск ±15°)
Конструкция и принцип работы
Контактор работает по принципу электромагнитного привода: при подаче напряжения на катушку якорь притягивается и замыкает силовые контакты. При снятии напряжения возвратная пружина размыкает цепь.
Ключевые узлы:
- Силовые контакты (3 полюса) — коммутируют основную нагрузку
- Катушка управления — создаёт усилие для замыкания контактов

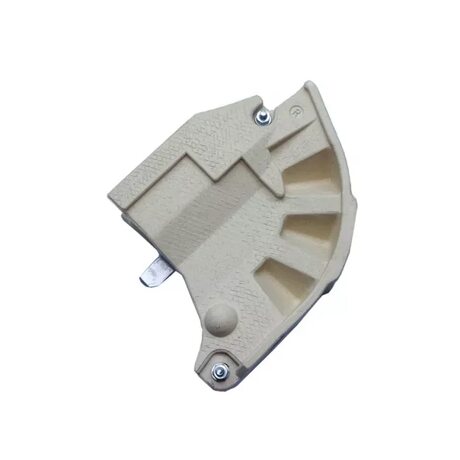

- Дугогасительная система — гасит дугу при размыкании и защищает контакты
- Вспомогательные контакты — используются для сигнализации, блокировок и цепей автоматики
Применение
Контактор ES-160/3 применяют для коммутации более мощных трёхфазных нагрузок по сравнению с ES-100:
- управление электродвигателями средней и повышенной мощности
- насосы, вентиляторы, конвейеры, станки
- крановые механизмы подъёма, передвижения тележки и моста
- промышленные установки с частыми пусками и реверсами
Широко используется на портальных и козловых кранах, в том числе марок:
- «Альбатрос»
- «Ганц»
- «Сокол»
- «Альбрехт»
- «Кондор»
На этих кранах контакторы ES-160 обеспечивают надёжную работу при тяжёлых пусковых режимах и вибрациях.
Особенности эксплуатации и монтажа
- Установка только в закрытых электрощитах (степень защиты IP00)
- Монтаж строго вертикально (допуск ±15°)
- Катушка подключается к отдельной цепи управления
- Рекомендуется защита цепи катушки предохранителем или автоматом
- Регулярный осмотр состояния контактов и дугогасителей
Преимущества модели
- Повышенная коммутационная способность по сравнению с ES-100
- Высокая механическая и коммутационная износостойкость
- Стойкость к кратковременным перегрузкам и ударным токам
- Проверенная конструкция для кранового и промышленного применения
