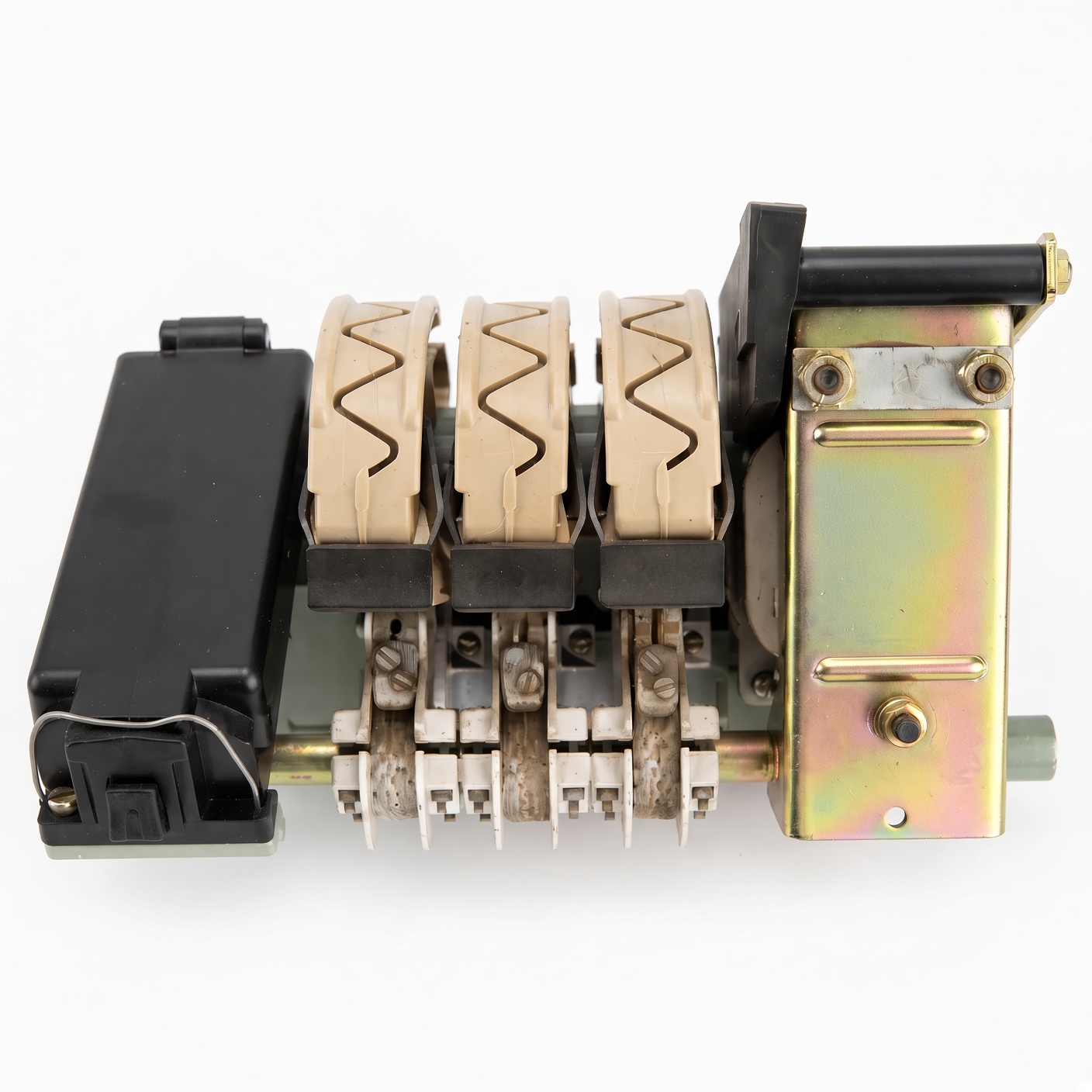

Контактор ES-100/3(2) 100A 110/220/380V
Серия: Контакторы ES
Цена: 70 000 ₽
- Склад в Санкт-Петербурге
- Помощь в подборе
Контактор ES‑100/3 — это электромагнитный трёхполюсный (трёхфазный) коммутационный аппарат, рассчитанный на номинальный ток 100 А и напряжение управления 220 В. Чаще всего встречается в исполнении бренда «Альбатрос» и применяется в промышленных электроустановках для дистанционного включения/отключения силовых нагрузок.
Основные технические характеристики
- Номинальный ток: 100 А
- Напряжение катушки управления: 110 / 220 / 380 В
- Количество полюсов: 3 (трёхфазный)
- Тип: нереверсивный
- Номинальное напряжение изоляции: до 660 В
- Предельный термический ток (1 с): ≈ 1000 А
- Предельный динамический ток (≈ 100 мс): до 2500 А
- Максимальная частота коммутаций: до 3000 циклов в час
- Механическая износостойкость: до 10 млн циклов
- Степень защиты: IP00 (установка только в шкафу)
- Климатическое исполнение: УХЛ
Конструкция и принцип работы
Контактор работает по принципу электромагнитного привода: при подаче напряжения на катушку якорь притягивается и замыкает силовые контакты. При снятии напряжения возвратная пружина размыкает цепь.
Ключевые узлы:
- Силовые контакты (3 полюса) — коммутируют основную нагрузку
- Катушка управления — создаёт усилие для замыкания контактов
- Дугогасительная система — гасит дугу при размыкании и защищает контакты
- Вспомогательные контакты — используются для сигнализации, блокировок и цепей автоматики
Применение
Контактор ES-100/3 применяют там, где требуется надёжная и частая коммутация мощных трёхфазных нагрузок:
- управление электродвигателями (насосы, вентиляторы, конвейеры, станки)
- коммутация нагревательных элементов и мощных осветительных установок
- схемы автоматизации и релейной защиты
- тяжёлые промышленные установки: портальные краны, экскаваторы, прокатные станы
Особое применение — на портальных кранах, в том числе марок:
- «Альбатрос»
- «Ганц»
- «Сокол»
- «Альбрехт»
- «Кондор»
На этих кранах контакторы ES обеспечивают частые коммутации при подъёме, перемещении и повороте, выдерживают тяжёлые пусковые режимы и вибрации.
Особенности эксплуатации и монтажа
- Установка только в закрытых электрощитах (степень защиты IP00)
- Монтаж строго вертикально (допуск ±15°)
- Катушка подключается к отдельной цепи управления (часто через кнопки «Пуск/Стоп» и тепловое реле)
- Рекомендуется защита цепи катушки предохранителем или автоматом
- Регулярный осмотр состояния контактов и дугогасителей
Преимущества модели
- Высокая механическая и коммутационная износостойкость
- Стойкость к кратковременным перегрузкам и ударным токам
- Удобство обслуживания и замены изнашиваемых частей
- Проверенная конструкция, широко применяемая в крановом оборудовании
