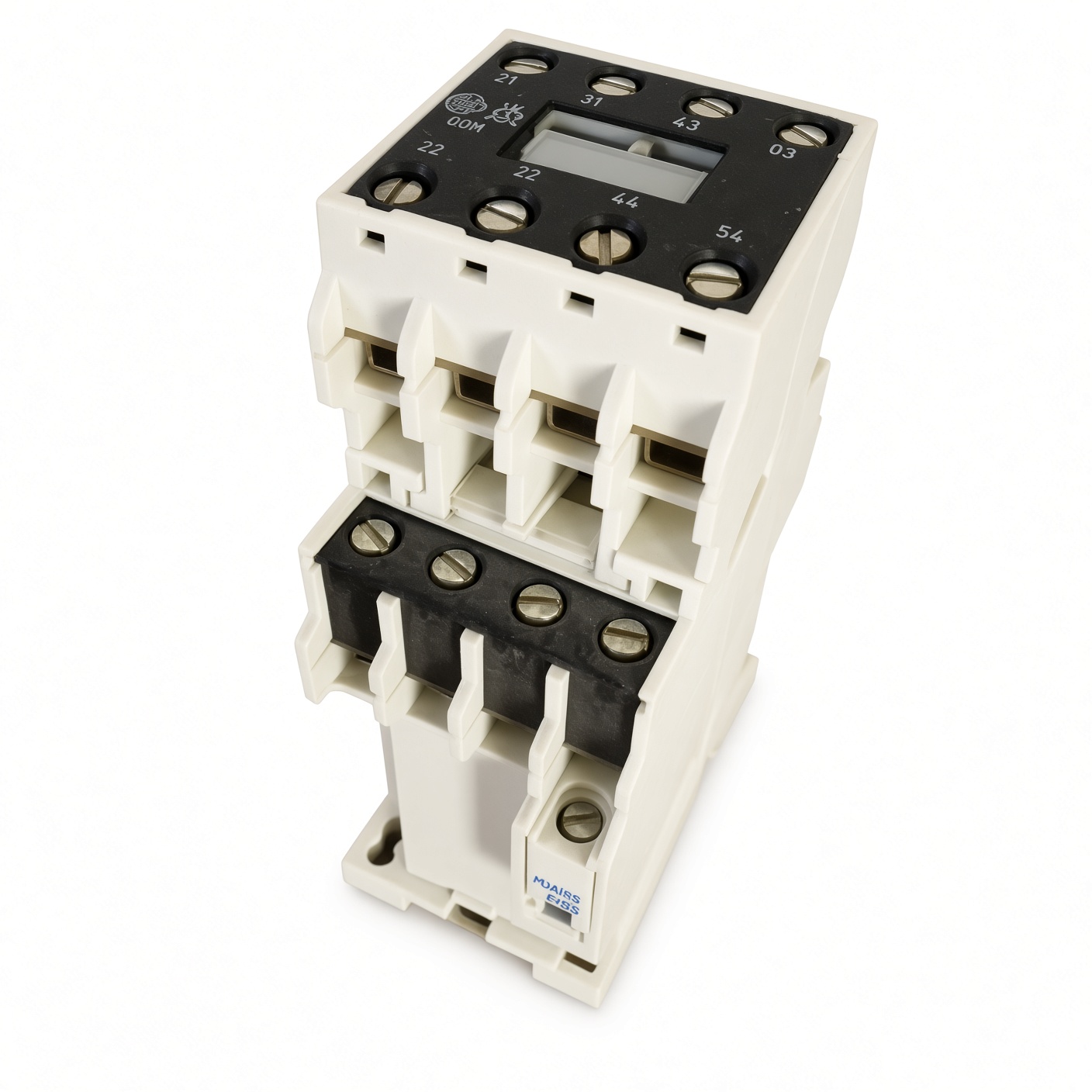

Контактор LX1, 30A
Серия: Контакторы LX
Цена: 3 000 ₽
- В наличии / на заказ
- Склад в Санкт-Петербурге
- Помощь в подборе
Контактор LX1 номинальным током 30 А предназначен для управления вспомогательными механизмами кранов средней нагрузки. Используется в приводах небольших лебёдок, механизмов передвижения тележки, поворота, вентиляторов охлаждения и других вспомогательных устройств.
Основные технические характеристики
- Номинальный ток: 30 А
- Номинальное напряжение главной цепи: до 400/690 В
- Напряжение катушки управления: 110 В DC / 220 В AC (наиболее распространённые исполнения)
- Количество силовых контактов: 3–4 НО (в зависимости от исполнения)
- Возможность установки дополнительных контактных блоков
- Степень защиты: IP20
- Монтаж: на DIN-рейку 35 мм
- Механическая износостойкость: 3–5 млн циклов
Конструкция и принцип работы
Контактор LX1 имеет более развитую контактную систему по сравнению с LX0 и лучше приспособлен к работе в повторно-кратковременных режимах. Корпус сохраняет компактность, но при этом обеспечивает достаточную коммутационную способность для вспомогательных крановых механизмов. Конструкция позволяет устанавливать дополнительные боковые или фронтальные контактные блоки.
Ключевые узлы:
- Усиленная контактная группа относительно LX0
- Возможность наращивания вспомогательных контактов
- Хорошая устойчивость к частым пускам и реверсам
- Удобный монтаж и замена в условиях эксплуатации крана
Применение
Контактор LX1 30А применяют на следующих механизмах:
- вспомогательные лебёдки малой и средней мощности
- механизмы передвижения тележки
- механизмы поворота
- вентиляторы охлаждения двигателей и тормозных систем
- насосы и другие вспомогательные приводы кранов
LX1 занимает промежуточное положение между самым лёгким LX0 и более мощными LX2–LX4. Его часто выбирают, когда нужен баланс между компактностью, ценой и достаточным ресурсом для регулярной работы.
Особенности эксплуатации и монтажа
- Проверяйте соответствие напряжения катушки цепям управления крана (особенно актуально для 110 В DC)
- При частых реверсах рекомендуется контролировать состояние силовых контактов
- Для повышения надёжности схемы используйте тепловые реле и правильно выбранные автоматические выключатели
- Не превышайте номинальный ток и категорию применения AC-3
- При замене учитывайте возможность установки дополнительных контактных блоков
Преимущества модели
- Оптимален для вспомогательных крановых механизмов
- Поддержка дополнительных контактных блоков
- Хороший ресурс при повторно-кратковременных режимах
- Удобен для модернизации и ремонта существующих схем
