Дугогасительные камеры
Дугогасительные камеры — защитные узлы силовых контакторов и выключателей, которые локализуют и быстро гасят электрическую дугу при размыкании контактов под нагрузкой. Основная задача камеры — разбить дугу, отвести тепло и не допустить выброса плазмы и искр наружу. В каталоге представлены камеры серий ES (для контакторов 100–630 А) и специализированная камера VMN-161.
Позиции доступны со склада в Санкт-Петербурге или под заказ. Наличие, сроки и актуальные цены уточняйте при запросе.
В наличииДугогасительная камера ES‑100
Цена: 8 000 ₽
В наличииДугогасительная камера ES‑160
Цена: 10 000 ₽
В наличииДугогасительная камера ES‑250
Цена: 12 000 ₽
В наличииДугогасительная камера ES‑400
Цена: 14 000 ₽
В наличииДугогасительная камера ES‑630
Цена: 20 000 ₽

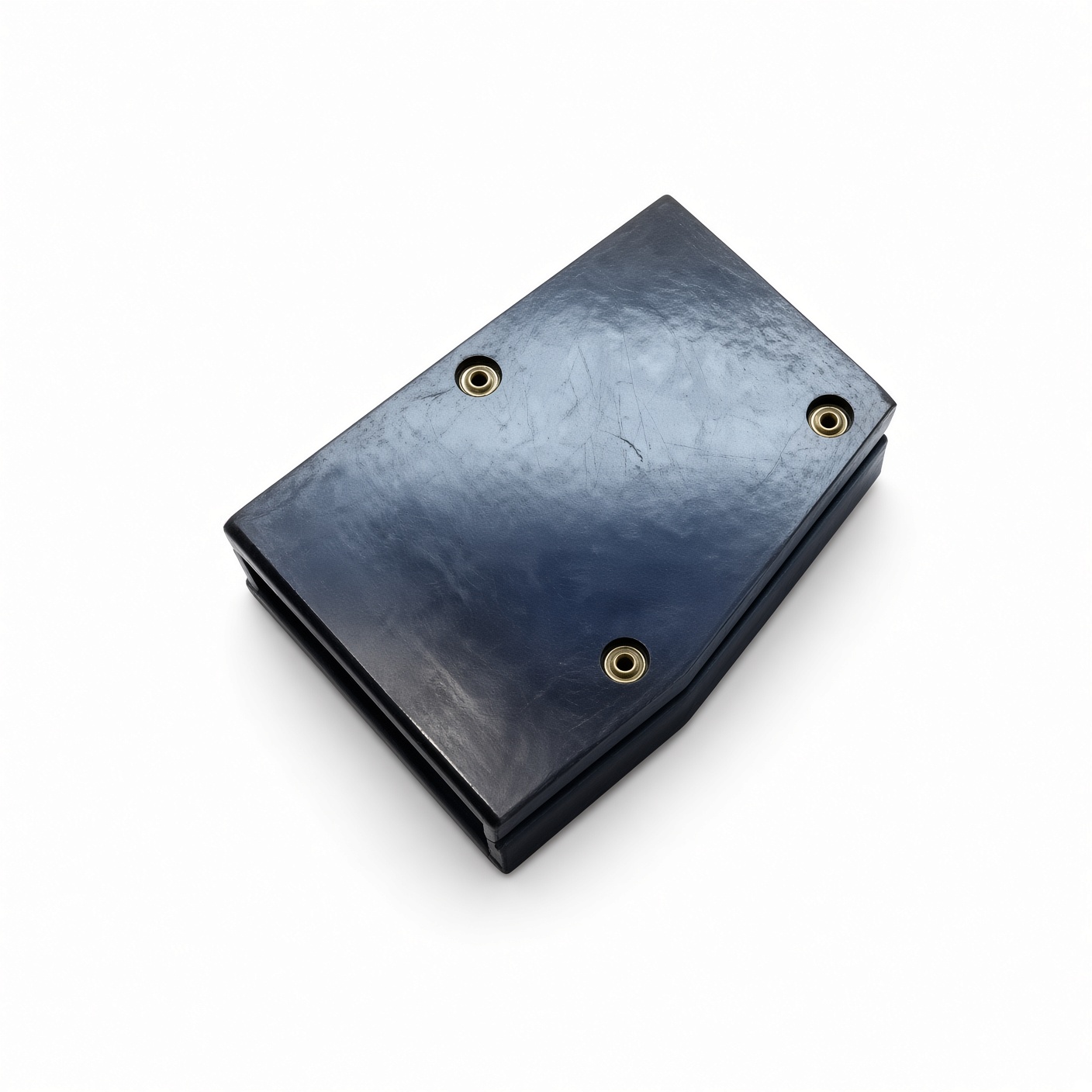

В наличииДугогасительная камера VMN‑161
Цена: 8 000 ₽
Другие серии оборудование и комплектующие
Особенности серии
- Деионная решётка разбивает дугу на короткие участки и ускоряет её гашение
- Теплостойкие изоляционные материалы выдерживают высокие температуры и эрозию
- Жёсткая конструкция сохраняет геометрию при вибрациях и ударных нагрузках
- Точная совместимость с посадочными местами контакторов соответствующих номиналов
- Снижение износа главных контактов и увеличение ресурса аппарата
Конструктивные особенности
- Серия ES — модульные камеры под номиналы 100, 160, 250, 400 и 630 А
- VMN-161 — камера с усиленной изоляцией и лабиринтным путём дуги
- Применяются в категориях AC-1, AC-3 и AC-4
- Рассчитаны на работу в промышленных сетях с коммутационными перенапряжениями
- Предназначены для установки в закрытых шкафах управления
Преимущества
- Быстрое и стабильное гашение дуги даже при тяжёлых пусковых режимах
- Защита контактов от оплавления и ускоренного износа
- Повышение общей надёжности контактора и снижение риска отказов
- Прямая замена изношенных камер без переделки посадочных мест
- Подходят для интенсивных крановых циклов с частыми коммутациями
Основные технические характеристики
- • ES-100 — для контакторов номиналом 100 А
- • ES-160 — для контакторов номиналом 160 А
- • ES-250 — для контакторов номиналом 250 А
- • ES-400 — для контакторов номиналом 400 А
- • ES-630 — для контакторов номиналом 630 А
- • VMN-161 — специализированная камера с усиленным дугогашением
- • Способ гашения: деионная решётка + отвод тепла стенками камеры
Применение
Дугогасительные камеры применяются в: • Силовых контакторах и пускателях — в станциях управления асинхронными двигателями, в том числе крановыми • Крановом оборудовании — механизмы подъёма, передвижения и поворота с частыми пусками и высокими пусковыми токами • Распределительных щитах и шкафах управления (ВРУ, ГРЩ, ШУ) • Спецтехнике и мобильных установках — экскаваторы, перегружатели, где важна стойкость к вибрациям • Схемах с резистивными и печными нагрузками — где дуга особенно устойчива и трудно гасится Камеры серии ES подбираются строго под номинал контактора. VMN-161 используется в аппаратах с повышенными требованиями к безопасности и стойкости к повторным пробоям.
